GabaritoB — A e E.

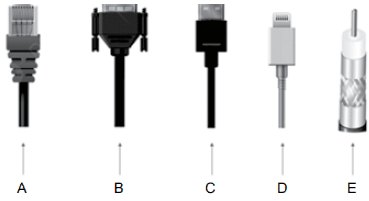

Gabarito: letra B. A questão pede para identificar, entre cinco cabos (A a E), o par trançado e o coaxial. O par trançado é o cabo com pares de fios de cobre trançados em espiral, geralmente com conector RJ-45 (cabo A); o coaxial é o cabo com um núcleo de cobre central, envolto por um isolante, uma malha condutora e uma capa plástica (cabo E). A alternativa B (A e E) é a única que apresenta essa combinação correta.
O par trançado é o meio guiado mais barato e comum em redes locais. Ele consiste em pares de fios de cobre encapados, enrolados em espiral para reduzir a interferência eletromagnética entre os pares (crosstalk). O conector típico é o RJ-45, e o limite de distância em redes Ethernet é de 100 metros. Já o cabo coaxial possui um fio de cobre central (núcleo), envolvido por um material isolante, que por sua vez é protegido por um condutor cilíndrico em malha (blindagem) e, por fim, uma capa plástica protetora. Essa construção confere ao coaxial melhor blindagem e maior imunidade a ruído, permitindo distâncias maiores que o par trançado, sendo amplamente usado em redes de TV a cabo e em redes metropolitanas. A distinção visual entre os dois é clara: o par trançado é um cabo mais fino, com vários fios coloridos trançados em pares; o coaxial é um cabo mais grosso, com um único fio central rígido, cercado por uma malha metálica e uma capa externa espessa. Na figura, o cabo A representa o par trançado (com seus pares de fios visíveis) e o cabo E representa o coaxial (com sua estrutura concêntrica). A pegadinha da banca está em inverter a ordem ou trocar os cabos: muitas vezes o candidato confunde o cabo coaxial com o cabo de fibra óptica (que é mais fino e não possui fios de cobre) ou identifica erroneamente o cabo de par trançado como sendo o cabo com um único fio central. É essencial reconhecer as características físicas de cada meio para acertar a questão. Guarde a diferença estrutural: par trançado = pares de fios trançados; coaxial = núcleo central + malha + capa. É exatamente essa distinção que separa as alternativas.
Afirma que os cabos são B e E. O par trançado é o cabo A, não o B.
Identifica corretamente o cabo A como par trançado (pares de fios de cobre trançados) e o cabo E como coaxial (núcleo central de cobre, isolante, malha condutora e capa plástica). Essa é a combinação correta.
Afirma que os cabos são E e C. O cabo E é o coaxial, mas o cabo C não é o par trançado; ele representa outro tipo de cabo (provavelmente fibra óptica ou cabo de par trançado com blindagem diferente). O par trançado é o cabo A.
Afirma que os cabos são E e D. O cabo E é o coaxial, mas o cabo D não é o par trançado; ele representa outro tipo de cabo (provavelmente fibra óptica ou cabo de par trançado com blindagem diferente). O par trançado é o cabo A.
Afirma que os cabos são A e D. O cabo A é o par trançado, mas o cabo D não é o coaxial; ele representa outro tipo de cabo (provavelmente fibra óptica ou cabo de par trançado com blindagem diferente). O coaxial é o cabo E. Gabarito: letra B
