Questão de Engenharia Civil — Softwares Aplicados à Engenharia Civil (AutoCAD, Sketchup, BIM, etc.) — VUNESP 2025

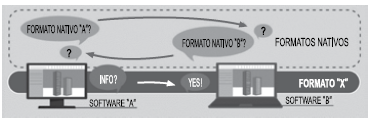

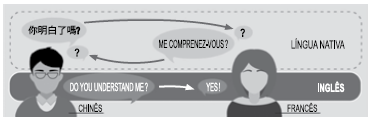

As figuras a seguir, extraídas de uma publicação do CBIC de 2016, destinada à difusão do BIM, exprimem um conceito fundamental para se garantir que diferentes softwares, trabalhando diferentes partes do projeto, possam trocar conteúdos mutuamente inteligíveis.   A analogia é com duas pessoas falantes de idiomas diferentes que conseguem se comunicar por um terceiro idioma comum, que ambas dominam – a chamada “língua franca”: O paralelo com BIM seria a definição de um “Formato X” de arquivo, que permite a comunicação entre softwares cujos formatos nativos não se comunicam: No que diz respeito à comunicação entre softwares de diferentes “proprietários” (empresas fornecedoras de software), essa analogia refere-se à garantia de

1. Ainteroperabilidade, por meio do formato IFC.
2. Bportabilidade, por meio do formato IFC.
3. Cportabilidade, por meio do formato OpenBIM.
4. Dinteroperabilidade, por meio do formato OpenBIM.
5. Efederação, por meio do formato OpenBIM.
