Questão de Engenharia Elétrica — Projetos Elétricos: Fatores de Projeto, Eletrodutos, Interruptores, Tomadas, Fornecimento de Energia — VUNESP 2025

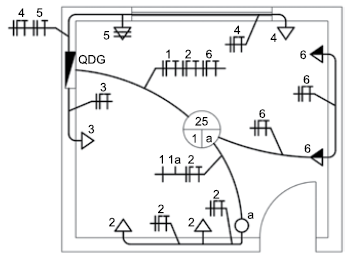

Considere a representação de parte de uma instalação elétrica mostrada na figura a seguir:   Sabendo que a alimentação da instalação é bifásica com neutro, e com tensão nominal de 220/127 V, pode-se afirmar que:

1. Aas tomadas do circuito 2 têm tensão nominal de 127 V.
2. Bo circuito 6 é composto por tomadas bifásicas de 220 V.
3. Ca luminária é alimentada pelo circuito 25.
4. Do circuito 5 tem uma tomada baixa de 127 V.
5. Eo eletroduto entre o QDG e a luminária abriga os circuitos 1, 2 e 3.
