Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — VUNESP 2025

Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
Código
vu214903
Banca
VUNESP
Órgão
Pref Itatiba
Ano
2025
Cargo
Ele ( )

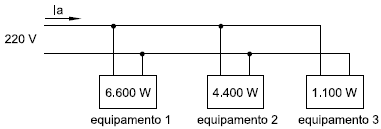

Três equipamentos elétricos de natureza puramente resistiva (com fator de potência unitário) estão conectados a uma rede de 220V, conforme mostrado na figura a seguir:

Imagem associada para resolução da questão

A corrente Ia medida tem o valor de 35 A. Nessa condição, é correto afirmar que:

  1. Ao equipamento 1 está operando corretamente, e os equipamentos 2 e 3 estão com defeito.
  2. Bos equipamentos 1 e 3 estão operando corretamente, e o equipamento 2 está com defeito.
  3. Cos equipamentos 1 e 2 estão operando corretamente, e o equipamento 3 está com defeito.
  4. Do equipamento 2 está operando corretamente, e os equipamentos 1 e 3 estão com defeito.
  5. Eos equipamentos 2 e 3 estão operando corretamente, e o equipamento 1 está com defeito.
Revelar gabarito e comentário

GabaritoB — os equipamentos 1 e 3 estão operando corretamente, e o equipamento 2 está com defeito.

Link permanente: /questoes/vu214903
