Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — VUNESP 2025

Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
Código
vu214914
Banca
VUNESP
Órgão
UNESP
Ano
2025
Cargo
V - - Doc ( )

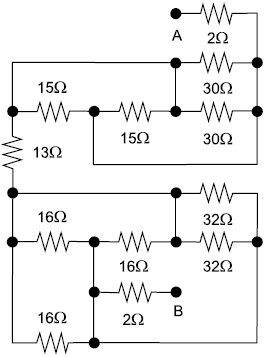

Considere a associação de resistores mostrada na figura a seguir:   O valor da resistência equivalente entre os pontos A e B do circuito é igual aImagem associada para resolução da questão
  1. A28 Ω.
  2. B26 Ω.
  3. C24 Ω.
  4. D22 Ω.
  5. E13 Ω.
Revelar gabarito e comentário

GabaritoB — 26 Ω.
