Questão de Engenharia Elétrica — Métodos para Acionamento de Motores de Indução — VUNESP 2025

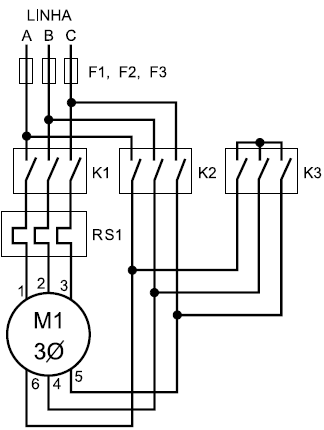

Um motor assíncrono trifásico é alimentado por uma chave de partida que tem seu diagrama de força mostrado na figura a seguir:   O motor possui as seguintes características: potência nominal 50 CV, 4 polos, 1.760 RPM, 60 Hz, tensão nominal 220 / 380V, corrente nominal 130 / 75 A e fator de serviço = 1,15. A tensão de linha de alimentação da chave de partida é de 220 V.   Para a operação em condições nominais, a corrente de ajuste do relé de sobrecarga será aproximadamente igual a

1. A65 A.
2. B75 A.
3. C86 A.
4. D113 A.
5. E149 A.
