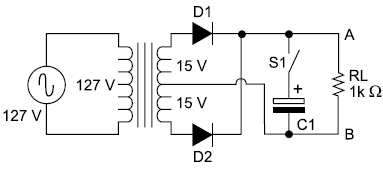

Considere o circuito mostrado na figura a seguir:
Admitindo os diodos ideais e o ripple de tensão sobre C1 insignificante quando a chave S1 é ligada, a tensão média VAB sobre o resistor de carga RL é aproximadamente igual a
- A6,7 V.
- B13,5 V.
- C15,0 V.
- D19,1 V.
- E21,2 V.
