Questão de Engenharia Elétrica — Diodos (Retificador, Zener, Schottky, LED) — VUNESP 2025

Engenharia ElétricaDiodos (Retificador, Zener, Schottky, LED)
Código
vu214925
Banca
VUNESP
Órgão
UNESP
Ano
2025
Cargo
V - - Doc ( )

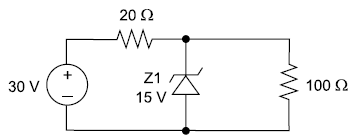

No circuito mostrado na figura a seguir, considerando que o diodo Zener opera com uma curva característica ideal, a potência dissipada por Z1 é igual a:Imagem associada para resolução da questão
  1. A15 W.
  2. B9,0 W.
  3. C7,5 W.
  4. D5,0 W.
  5. E3,5 W.
Revelar gabarito e comentário

GabaritoB — 9,0 W.

Link permanente: /questoes/vu214925
