Questão de Engenharia Elétrica — Diodos (Retificador, Zener, Schottky, LED) — VUNESP 2025

Engenharia ElétricaDiodos (Retificador, Zener, Schottky, LED)
Código
vu214926
Banca
VUNESP
Órgão
UNESP
Ano
2025
Cargo
V - - Doc ( )

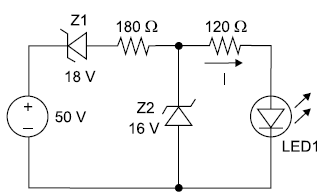

Considere o circuito mostrado na figura a seguir. Os diodos Zener são ideais, e a queda de tensão sobre o LED1 em condução direta é igual a 2,0 V.



Imagem associada para resolução da questão



A corrente I que circula através do LED é aproximadamente igual a

  1. A133 mA.
  2. B116 mA.
  3. C106 mA.
  4. D100 mA.
  5. E94 mA.
Revelar gabarito e comentário

GabaritoD — 100 mA.

Link permanente: /questoes/vu214926
