Questão de Engenharia Elétrica — Amplificadores Operacionais, Diferenciais e de Potência — VUNESP 2025
Engenharia ElétricaAmplificadores Operacionais, Diferenciais e de Potência
- Código
- vu214928
- Banca
- VUNESP
- Órgão
- UNESP
- Ano
- 2025
- Cargo
- V - - Doc ( )

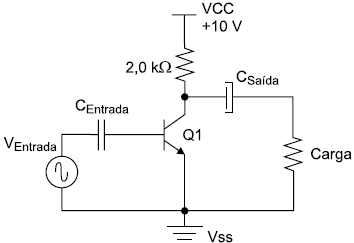

Considere o circuito amplificador com transistor bipolar mostrado na figura a seguir: Os limites da reta de carga CC desse circuito são
- AVCE(SAT) = 10 V e IC(SAT) = 50,0 mA.
- BVCE(CORTE) = 10 V e IC(SAT) = 5,0 mA.
- CVCE(CORTE) = 0 V e IC(SAT) = 5,0 mA.
- DVCE(SAT) = 10 V e IC(CORTE) = 5,0 mA.
- EVCE(CORTE) = 0 V e IC(SAT) = 50 mA.
