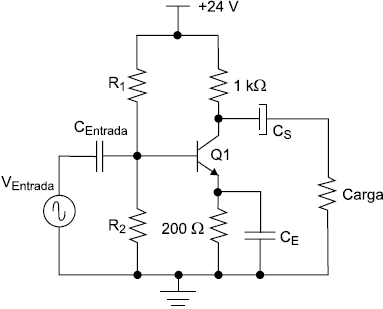

Considere o circuito amplificador empregando transistor bipolar de silício apresentado na figura a seguir. Admita que β = 100 e tensão entre base e emissor VBE = 0,7 V.   Assinale a alternativa em que se apresentam valores de R1 e R2 que façam com que o ponto quiescente de polarização (ponto Q) se localize no centro da reta de carga CC.

1. AR1 = 2,7 kΩ e R2 = 24,5 kΩ .
2. BR1 = 22,1 kΩ e R2 = 1,8 kΩ .
3. CR1 = 3,9 kΩ e R2 = 4,7 kΩ .
4. DR1 = 21,3 kΩ e R2 = 2,7 kΩ .
5. ER1 = 8,2 kΩ e R2 = 4,7 kΩ .
