Questão de Engenharia Elétrica — Amplificadores Operacionais, Diferenciais e de Potência — VUNESP 2025

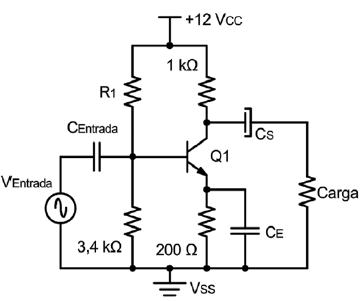

Considere o circuito amplificador baseado em um transistor bipolar de junção, mostrado na figura a seguir: Sabendo que Q1 é um transistor de silício, e que o ganho CC de Q1 é igual a 400, o valor de R1 que faz com que o ponto de polarização do amplificador esteja situado no centro da reta de CC é, aproximadamente, igual a:

1. A25.400 Ω.
2. B20.600 Ω.
3. C18.500 Ω.
4. D12.800 Ω.
5. E10.300 Ω.
