Questão de Engenharia Elétrica — Microcontroladores e Sistemas Microprocessados — VUNESP 2025

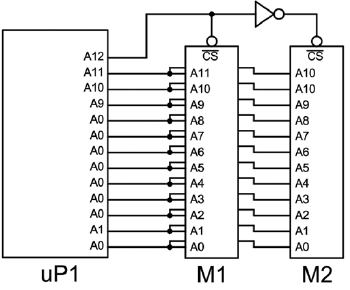

Considere o diagrama de um sistema microprocessado mostrado na figura a seguir. Apenas as linhas do barramento de endereço estão representadas. Os chips presentes no diagrama são o microprocessador (uP1), um chip de memória ROM (M1) e um chip de memória RAM (M2). Na configuração apresentada, a alocação da memória RAM do sistema microprocessado tem seu endereço inicial e endereço final, respectivamente, nas seguintes posições, em valores hexadecimais:

1. A0000h a 0FFFh.
2. B0000h a 1FFFh.
3. CF000h a FFFFh.
4. D1000h a 1FFFh.
5. E1000h a FFFFh.
