Questão de Engenharia Mecânica — Termodinâmica — CESPE / CEBRASPE 2013

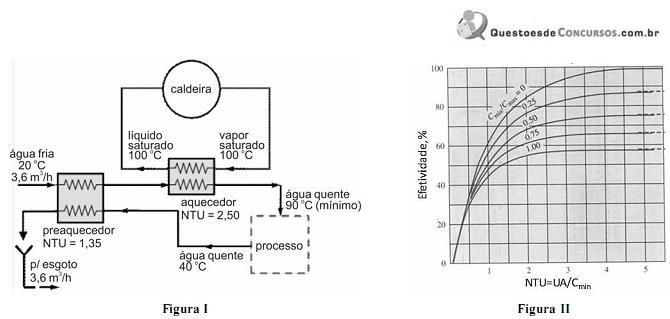

A figura I acima ilustra um sistema de aquecimento de água que atende determinado processo industrial. Inicialmente, a água é preaquecida pelo calor da água rejeitada ao esgoto após o processo. Em seguida, um aquecedor principal recebe vapor d'água saturado de uma caldeira para aquecer a água quente que deve ser fornecida ao processo a uma temperatura de, no mínimo, 90 o C. Após o processo, a temperatura da água é igual a 40 o C. A figura II ilustra as curvas de efetividade em função de NTU e de Cmin/Cmax válidas para os trocadores de calor usados como preaquecedor e aquecedor.Com base nas informações acima, julgue o item que se segue. Considere que o calor específico à pressão constante da água seja 4,0 kJ/kg . K e que sua densidade seja igual a 1.000 kg/m³ . Desconsidere as perdas de pressão e trocas de calor com o ambiente.O sistema de aquecimento é incapaz de atingir a temperatura mínima da água requerida pelo processo.

1. CCerto
2. EErrado
