Questão de Arquitetura — Instalações Prediais — CESPE / CEBRASPE 2013
ArquiteturaInstalações Prediais
- Código
- ce023088
- Banca
- CESPE / CEBRASPE
- Órgão
- TCE-ES
- Ano
- 2013
- Nível
- Superior
- Cargo
- CESPE - - Analista Administrativo - Arquitetura

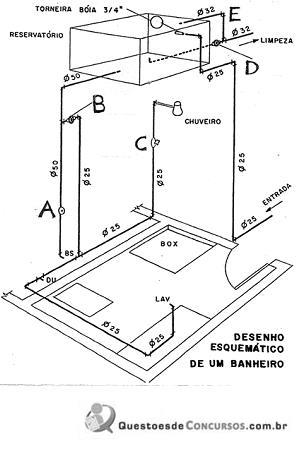

A figura acima ilustra um esquema isométrico de instalação hidráulica, cujos elementos estão identificados pelas letras A, B, C, D e E. Assinale a opção que apresenta a relação correta entre a legenda e o elemento hidráulico identificado na figura- AB – registro de pressão
- BC – registro de gaveta
- CD – registro de pressão
- DE – ventilação
- EA – válvula de descarga
