Questão de Arquitetura — Sistemas Estruturais — CESPE / CEBRASPE 2013
ArquiteturaSistemas Estruturais
- Código
- ce023090
- Banca
- CESPE / CEBRASPE
- Órgão
- TCE-ES
- Ano
- 2013
- Nível
- Superior
- Cargo
- CESPE - - Analista Administrativo - Arquitetura

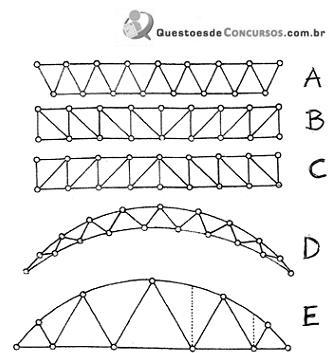

Considerando as estruturas A,B,C,D e E acima ilustradas, assinale a opção que associa corretamente a estrutura com o seu nome e sua característica.- AC – Treliça horizontal de Howe, que tem os elementos verticais de sua trama submetidos a tração e as diagonais, a compressão.
- BD – Treliça em berço, conhecida também como gamela, cujas diagonais trabalham juntas para diminuir o esforço de tração do banzo curvo superior.
- CE – Treliça em crescente, em que mais de duas diagonais de sua trama irradiam-se de um ponto comum no banzo inferior, deixando o superior curvo.
- DA – Treliça horizontal Pratt, em cuja trama existem elementos diagonais que resistem à compressão a fim de reduzir a tração submetida ao banzo superior da estrutura.
- EB – Treliça horizontal Warren, treliça com peças triangulares semelhantes submetidas a esforços de compressão e banzos paralelos de igual tamanho que resistem à tração.
