Questão de Arquitetura — Expressão e representação — CESPE / CEBRASPE 2013
ArquiteturaExpressão e representação
- Código
- ce023122
- Banca
- CESPE / CEBRASPE
- Órgão
- TCE-ES
- Ano
- 2013
- Nível
- Superior
- Cargo
- CESPE - - Analista Administrativo - Arquitetura

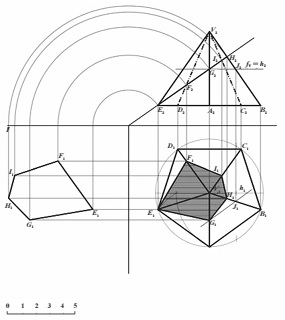

Com base na figura acima, assinale a opção correta acerca da geometria descritiva básica: os diedros, as três projeções e os cortes.- AUma linha vertical, colocada no segundo diedro, é representada, em sua verdadeira grandeza, na projeção horizontal e reduzida a um ponto, na projeção vertical.
- BA figura acima evidencia, nas vistas frontal, lateral esquerda e superior, o rebatimento de uma seção plana sobre o plano lateral esquerdo de projeções.
- CA figura acima inclui a representação de um plano de corte perpendicular ao plano vertical de projeções.
- DUm diedro é o espaço delimitado pelos planos vertical, horizontal e de perfil definidos pelos eixos cartesianos xyz.
- EPor serem ortogonais aos planos de projeção, as projeções cilíndricas diferenciam-se das paralelas.
