Questão de Auditoria de Obras Públicas — Obras Hidráulicas — CESPE / CEBRASPE 2019

Auditoria de Obras PúblicasObras Hidráulicas
Código
ce107014
Banca
CESPE / CEBRASPE
Órgão
CGE - CE
Ano
2019
Nível
Superior
Cargo
CESPE - - Auditor de Controle Interno - Obras Públicas

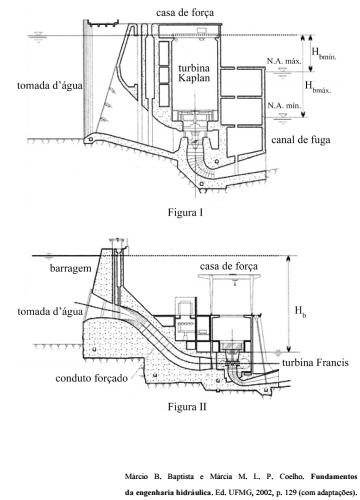

As turbinas hidráulicas empregadas nas usinas hidrelétricas podem ser classificadas como de ação ou reação, a depender da forma como a água atua nas pás do rotor, e como radial, tangencial ou axial, a depender da trajetória da água no rotor. Considerando-se as informações do texto 2A3-I, é correto afirmar que as turbinas representadas nas figuras I e II são classificadas como
  1. Ade ação.
  2. Bde reação.
  3. Cradiais.
  4. Dtangenciais.
  5. Eaxiais.
Revelar gabarito e comentário

GabaritoB — de reação.

Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.

Classificação de Turbinas Hidráulicas

Gabarito: letra B. As turbinas representadas nas figuras I e II (Kaplan e Francis) são ambas do tipo reação, pois a água atua nas pás com pressão e velocidade, ao contrário das turbinas de ação (ex.: Pelton), em que a água incide apenas por impacto. Além disso, a turbina Kaplan é de fluxo axial, e a Francis é de fluxo radial; portanto, não são exclusivamente radiais, tangenciais ou axiais.

Turbinas hidráulicas
  • 1Ação (impacto)
    • Pelton
    • Tangencial
  • 2Reação (pressão + velocidade)
    • Francis
      • Radial
    • Kaplan
      • Axial
LEVEL · soulevel.com.br
PEGA ESSA DICA!

Para turbinas hidráulicas, lembre: Pelton = ação/tangencial; Francis = reação/radial; Kaplan = reação/axial. A banca cobra essa distinção clássica.

Gabarito: letra B.
