Questão de Engenharia Elétrica — Máquinas Elétricas — CESPE / CEBRASPE 2021

Engenharia ElétricaMáquinas Elétricas
Código
ce117916
Banca
CESPE / CEBRASPE
Órgão
AL-CE
Ano
2021
Nível
Superior
Cargo
Analista Legislativo - Engenharia Elétrica

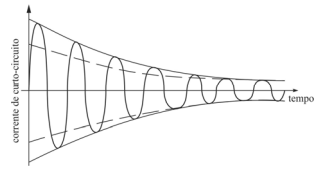

Imagem associada para resolução da questãoConsiderando a figura apresentada, que ilustra o comportamento da corrente de curto-circuito de um sistema trifásico que sofreu uma falta, assinale a opção correta.
  1. AO lugar mais provável de ocorrência do curto-circuito foi afastado dos terminais do gerador.
  2. BA forma de onda apresentada da corrente de curto-circuito é devida às impedâncias das linhas de transmissão e distribuição, que minimizam a influência das impedâncias do sistema de geração.
  3. CA forma de onda apresentada da corrente de curto-circuito é devida à variação das reatâncias internas limitadoras do gerador.
  4. DA corrente de curto-circuito apresentada é formada por uma componente contínua, decrescente durante o período transitório.
  5. EA corrente de curto-circuito apresentada passa do regime transitório para o subtransitório e, finalmente, para o regime permanente.
Revelar gabarito e comentário

GabaritoC — A forma de onda apresentada da corrente de curto-circuito é devida à variação das reatâncias internas limitadoras do gerador.
