Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2021

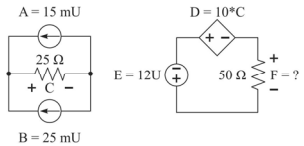

Na topologia apresentada anteriormente, considere que, dependendo do símbolo utilizado para o componente elétrico, U pode representar volt ou ampère. A respeito desse circuito, assinale a opção correta.

1. AO circuito possui três fontes controladas.
2. BMaior precisão é obtida no circuito se forem utilizados resistores de carbono, em comparação ao uso de resistores de filme de carbono.
3. CO componente expresso pela letra D corresponde a um elemento passivo, pois fornece energia ao circuito.
4. DO resistor de 25 Ω exibe comportamento linear, independentemente da corrente elétrica a que está submetido.
5. EA tensão sobre o resistor de 50 Ω é igual a 22 V.
