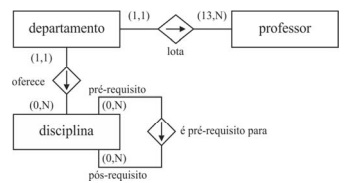

No contexto da engenharia de requisitos e de metodologias de desenvolvimento de software, julgue o próximo item.No diagrama entidade e relacionamento a seguir, verifica-se um exemplo clássico de autorrelacionamento para a entidade Disciplina.
CCerto
EErrado
Revelar gabarito e comentário▾
GabaritoC — Certo
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Autorrelacionamento em Diagrama Entidade-Relacionamento (DER)
Gabarito: Certo (C). A afirmativa está correta porque um autorrelacionamento (ou relacionamento recursivo) ocorre quando uma entidade se relaciona consigo mesma, e o diagrama apresentado mostra exatamente isso: a entidade Disciplina possui um relacionamento com ela própria, representando, por exemplo, o pré-requisito entre disciplinas. Esse é um exemplo clássico de autorrelacionamento, conceito fundamental na modelagem de dados com DER.
O Diagrama Entidade-Relacionamento (DER) é uma ferramenta da modelagem de dados utilizada para representar graficamente as entidades de um sistema e os relacionamentos entre elas. Uma entidade é um objeto ou conceito do mundo real sobre o qual se deseja armazenar informações (por exemplo, Cliente, Produto, Disciplina). Um relacionamento, por sua vez, é a associação entre duas ou mais entidades (por exemplo, um Cliente 'realiza' um Pedido).
O autorrelacionamento, também chamado de relacionamento recursivo ou unário, é um caso especial em que uma entidade se relaciona consigo mesma. Isso acontece quando há uma associação entre ocorrências da mesma entidade. O exemplo mais comum e didático é o de uma entidade 'Funcionário' que se relaciona consigo mesma para representar a hierarquia de supervisão (um funcionário 'supervisiona' outro funcionário). No caso da questão, a entidade 'Disciplina' se relaciona consigo mesma para representar o conceito de pré-requisito: uma disciplina pode ser pré-requisito para outra disciplina. Outros exemplos clássicos incluem:
Pessoa: uma pessoa 'casa-se com' outra pessoa.
Componente: um componente 'é composto por' outros componentes.
Categoria: uma categoria 'contém' subcategorias.
A representação gráfica de um autorrelacionamento no DER é feita com um losango (símbolo do relacionamento) conectado por duas linhas à mesma entidade, cada linha representando um papel diferente que a entidade desempenha no relacionamento. No caso de 'Disciplina', uma linha pode representar o papel de 'disciplina pré-requisito' e a outra o papel de 'disciplina dependente'. É comum também rotular as linhas com esses papéis para tornar o modelo mais claro.
A banca explora aqui um ponto que confunde muitos candidatos: a diferença entre um relacionamento binário comum (entre duas entidades distintas) e um autorrelacionamento (entre uma entidade e ela mesma). A pegadinha é que, à primeira vista, o diagrama pode parecer um relacionamento entre duas entidades diferentes, mas a chave é perceber que ambas as linhas partem da mesma entidade 'Disciplina'. O reconhecimento desse padrão é essencial para acertar questões sobre modelagem de dados.
Guarde o critério decisivo: se as duas pontas do relacionamento apontam para a MESMA entidade, trata-se de um autorrelacionamento. É exatamente esse critério que separa a resposta correta da incorreta nesta questão.
Alternativa C — ✅ Certo ⟵ GABARITO
A afirmativa está correta. O diagrama apresentado mostra a entidade 'Disciplina' conectada a um losango de relacionamento por duas linhas, indicando que ela se relaciona consigo mesma. Isso configura um autorrelacionamento, um exemplo clássico usado para representar o pré-requisito entre disciplinas. O conceito está corretamente identificado e aplicado.
