Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — CESPE / CEBRASPE 2024
Engenharia MecânicaSistemas Fluidomecânicos
- Código
- ce171931
- Banca
- CESPE / CEBRASPE
- Órgão
- CODEVASF
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista em Desenvolvimento Regional - Área: Engenharia Mecânica

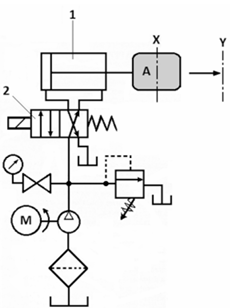

No que diz respeito a sistemas fluidomecânicos e turbinas a vapor, julgue o item a seguir.Considere a figura a seguir, que mostra o esquema de um circuito hidráulico cuja função é mover o objeto A da posição X para a posição Y. Nesse sistema, um atuador de dupla ação (1) é acionado por uma válvula direcional de quatro vias e duas posições (2), operada por solenoide e com retorno por mola; o fluxo da bomba é dirigido para uma das passagens do atuador quando ele está em uma posição extrema, simultaneamente ao descarregamento para o tanque pela outra passagem.
- CCerto
- EErrado
