Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2025

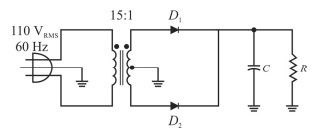

A fonte de alimentação implementada pelo circuito a seguir utiliza um transformador com secundário de tomada central e razão de transformação de 15:1 entre o primário e cada metade do secundário (da tomada central até uma das extremidades), o que resulta em uma razão de 7,5:1 entre o primário e a tensão total entre as extremidades do secundário. O enrolamento primário recebe uma tensão alternada de 110 VRMS/60 Hz. O circuito conta com dois diodos retificadores comuns (D₁ e D₂), com queda típica de 0,7 V em condução, um capacitor de filtragem de 1.000 μF e um resistor de carga de 100 Ω.A partir dessas informações, julgue o item seguinte.A tensão média sobre o resistor de carga R é maior que 11 V.

1. CCerto
2. EErrado
