Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESPE / CEBRASPE 2025
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- ce219408
- Banca
- CESPE / CEBRASPE
- Órgão
- TRF - 6ª REGIÃO
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista Judiciário – Área: Apoio Especializado – Especialidade: Engenharia Eletrônica

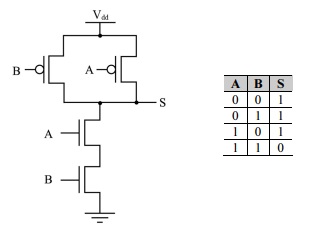

Acerca dos princípios, elementos e circuitos de eletrônica digital, julgue o item que se segue.O circuito digital a seguir, em que A e B correspondem às entradas, S corresponde à saída e Vdd = 5 V implementa corretamente a tabela-verdade apresentada.
- CCerto
- EErrado
