Questão de Engenharia de Software — UML — CESPE / CEBRASPE 2007

Engenharia de SoftwareUML
Código
ce261116
Banca
CESPE / CEBRASPE
Órgão
TRE-TO
Ano
2007
Nível
Superior
Cargo
Analista Judiciário - Análise de Sistemas

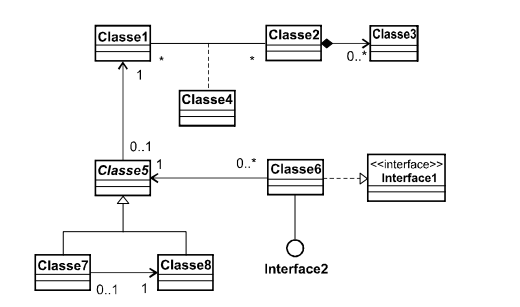

Imagem associada para resolução da questãoConsiderando o diagrama UML de classes apresentado acima, assinale a opção correta.
  1. AUma instância de Classe1 pode estar ligada a várias instâncias de Classe2. Para cada par de instâncias de Classe1 e Classe2 ligadas por uma instância da associação entre essas classes, pode haver várias instâncias de Classe4.
  2. BClasse2 e Classe3 têm um relacionamento todo-parte. Uma instância de Classe3 pode existir mesmo se não existirem instâncias de Classe2. Uma instância de Classe3 pode ser referenciada por várias instâncias de Classe2.
  3. CUma instância de Classe5 pode ser referenciada por múltiplas instâncias de Classe6. Uma instância de Classe6 pode referenciar uma só instância de Classe5. Classe6 depende de Interface1 e implementa Interface2.
  4. DSe Classe5 for abstrata, não necessariamente as Classe7 e Classe8 serão abstratas. Uma instância de Classe6 pode ter uma referência para uma instância de Classe7 ou para uma instância de Classe8.
  5. EClasse7 e Classe8 são subclasses de Classe5. A Classe5 é uma subclasse de Classe1.
Revelar gabarito e comentário

GabaritoD — Se Classe5 for abstrata, não necessariamente as Classe7 e Classe8 serão abstratas. Uma instância de Classe6 pode ter uma referência para uma instância de Classe7 ou para uma instância de Classe8.
