Questão de Engenharia de Software — Ferramentas CASE — CESPE / CEBRASPE 2009
Engenharia de SoftwareFerramentas CASE
- Código
- ce293989
- Banca
- CESPE / CEBRASPE
- Órgão
- TCE-AC
- Ano
- 2009
- Nível
- Superior
- Cargo
- Analista de Controle Externo - Processamentos de Dados

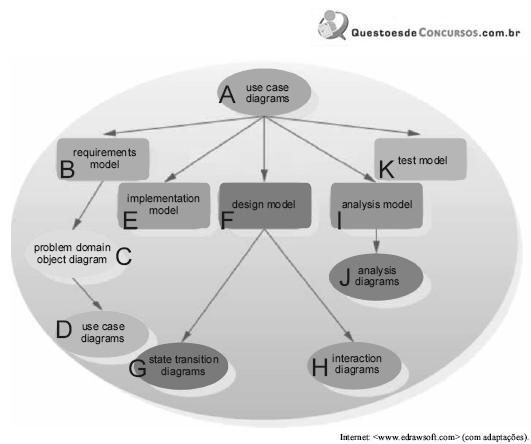

A figura acima apresenta uma proposta de relacionamento entre diversos diagramas empregados em análise e projeto orientado a objetos e apoiados por várias ferramentas CASE. Considerando essa figura, assinale a opção correta acerca dos conceitos de engenharia de software.- AO modelo de requisitos B pode ser parcialmente descrito por meio do diagrama de casos de uso A.
- BO modelo de desenho F não realiza A.
- COs diagramas de transição de estados G e de interação H expressam melhor a estrutura que o comportamento de sistemas orientados a objetos.
- DO diagrama de análise J deve ser produzido antes do diagrama de casos de uso D, mas depois da implementação E.
- EO modelo de domínio do problema C possui menor nível de abstração que os modelos de teste K e de análise I.
