Questão de Engenharia Elétrica — NBR 5410 — CESGRANRIO 2013

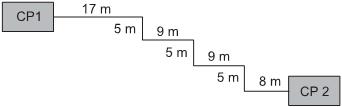

A Figura acima mostra um projeto de uma rede de eletrodutos em uma área externa à edificação de uma fábrica. A caixa de passagem CP1 e a caixa de passagem CP2 delimitam a extensão total da rede, que contém seis curvas de 90° em seu trajeto. Considere que é possível interromper a rede em qualquer ponto de sua extensão com a instalação de caixas de passagem, delimitando trechos contínuos entre as caixas de passagem instaladas. Desconsidere as dimensões das caixas de passagem no comprimento dos trechos contínuos da rede de eletrodutos.De acordo com a NBR 5410:2004, qual o número mínimo de caixas que devem ser instaladas, além das caixas CP1 e CP2 já existentes, para que não se exceda o limite máximo de trecho contínuo de tubulação nessa instalação?

1. A0
2. B1
3. C2
4. D3
5. E4
