Questão de Engenharia Elétrica — Máquinas Elétricas — CESGRANRIO 2013

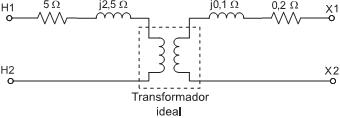

Considere as informações a seguir para responder a questão.O circuito mostrado na Figura abaixo representa a modelagem de um transformador monofásico operando em regime permanente. A tensão nominal no lado primário (conexões H1 e H2) é de 1.000 V, enquanto a tensão nominal no lado secundário (conexões X1 e X2) é de 200 V. A resistência e a reatância de dispersão do enrolamento primário valem 5 O e j2,5 O, respectivamente, assim como a resistência e a reatância de dispersão do enrolamento secundário valem 0,2 O e j0,1 O, respectivamente. Os parâmetros referentes à magnetização e às perdas no núcleo foram desprezados. A potência nominal do transformador é de 4 kVA. Uma impedância z = (6 + j6,2) O foi conectada nos terminais do secundário do transformador e este foi energizado com tensão nominal nos terminais do primário.Qual o fator de potência nos terminais do primário do transformador?

1. A0,50
2. B0,71
3. C0,86
4. D0,89
5. E0,96
