Questão de Engenharia Elétrica — Análise de Curto-circuitos — CESGRANRIO 2013

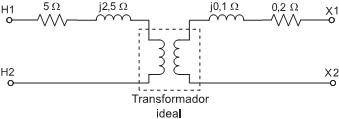

Considere as informações a seguir para responder a questão.O circuito mostrado na Figura abaixo representa a modelagem de um transformador monofásico operando em regime permanente. A tensão nominal no lado primário (conexões H1 e H2) é de 1.000 V, enquanto a tensão nominal no lado secundário (conexões X1 e X2) é de 200 V. A resistência e a reatância de dispersão do enrolamento primário valem 5 O e j2,5 O, respectivamente, assim como a resistência e a reatância de dispersão do enrolamento secundário valem 0,2 O e j0,1 O, respectivamente. Os parâmetros referentes à magnetização e às perdas no núcleo foram desprezados. A potência nominal do transformador é de 4 kVA.Um engenheiro, ao executar o ensaio de curto-circuito no transformador, conectou uma fonte de tensão controlável nos terminais do primário, enquanto os terminais do secundário estavam em curto-circuito. O procedimento realizado foi o de regular a amplitude da tensão aplicada pela fonte até que a corrente fornecida por ela fosse igual à corrente nominal do transformador.Nessas condições, de acordo com o circuito da modela- gem apresentado, qual a tensão, em volts, aplicada no transformador?

1. A20√5
2. B12√5
3. C4√112,5
4. D4√33,8
5. E4√31,25
