Questão de Engenharia Elétrica — Circuito Magnético — CESGRANRIO 2013

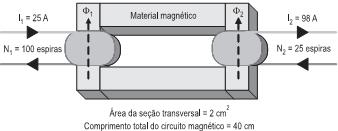

O transformador apresentado acima possui 100 espiras no enrolamento primário e 25 espiras no enrolamento secundário. O núcleo é feito de material magnético, com área da seção transversal igual a 2 cm² e constante ao longo de todo seu circuito magnético. Considere, ainda, que o comprimento total do circuito magnético é igual a 40 cm, por onde circulam os fluxos e . Esses fluxos estão em sentidos contrários, conforme mostra a Figura. O fluxo tem valor de 4.10-⁴ Wb e é produzido pela passagem da corrente no enrolamento primário. Já o fluxo tem valor de 3,5.10-⁴ Wb e é produzido pela passagem da corrente no enrolamento secundário.Nessas condições, qual o valor, em Wb/A.m, da permeabilidade magnética do núcleo?

1. A4π.10-⁷
2. B2,0.10-³
3. C3,0.10-²
4. D3,2.10-²
5. E5,0.10-²
