Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESGRANRIO 2013

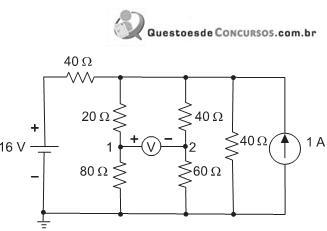

O circuito elétrico de corrente contínua mostrado na Figura é alimentado por uma fonte de corrente e outra de tensão. Um voltímetro ideal é posicionado para medir a tensão entre os pontos 1 e 2 do circuito.De acordo com os valores mostrados na Figura, a tensão, em volts, medida pelo voltímetro é

1. A12
2. B10
3. C8
4. D4
5. E2
