Questão de Eletricidade — Instalações Elétricas em Eletricidade — CESGRANRIO 2013
EletricidadeInstalações Elétricas em Eletricidade
- Código
- cg001926
- Banca
- CESGRANRIO
- Órgão
- LIQUIGÁS
- Ano
- 2013
- Nível
- Médio
- Cargo
- LIQUIGAS - Oficial de Manutenção - Elétrica

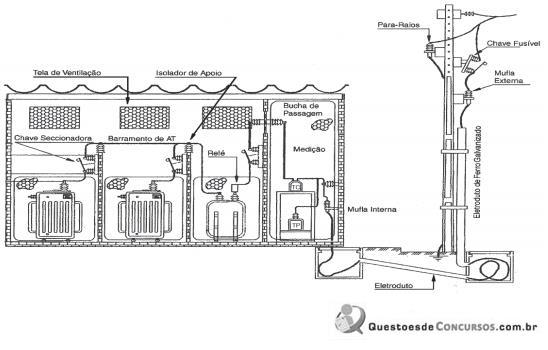

A Figura abaixo mostra a vista frontal de uma subestação de alta tensão com um ramal de entrada subterrâneo, a qual alimenta uma indústria de pequeno porte.
MAMEDE Fo. , João. Instalações Elétricas Industriais. 7. ed. Rio de Janeiro: Editora LTC, 2007. p. 583.Observando-se os equipamentos instalados e suas posições, verifica-se que
MAMEDE Fo. , João. Instalações Elétricas Industriais. 7. ed. Rio de Janeiro: Editora LTC, 2007. p. 583.Observando-se os equipamentos instalados e suas posições, verifica-se que- Ao TC e o TP são responsáveis pela medição de corrente e tensão, respectivamente, as quais são utilizadas para atuar sobre os relés de proteção dessa subestação.
- Bos dois transformadores de força mostrados são do tipo a seco.
- Cos transformadores de potência, o disjuntor e o ramal de entrada (poste parte externa) são isolados mediante a utilização de chaves seccionadoras monofásicas.
- Dos relés presos nos terminais do disjuntor são relés de proteção primária.
- Eas muflas foram instaladas com a finalidade de proteger o cabo contra descargas atmosféricas.
