Questão de Eletrônica — Gráficos em Análise de Circuitos em Eletrônica — CESGRANRIO 2013
EletrônicaGráficos em Análise de Circuitos em Eletrônica
- Código
- cg001932
- Banca
- CESGRANRIO
- Órgão
- LIQUIGÁS
- Ano
- 2013
- Nível
- Médio
- Cargo
- LIQUIGAS - Oficial de Manutenção - Elétrica

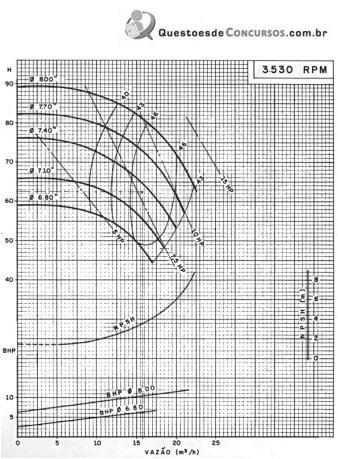

A Figura abaixo apresenta as curvas fornecidas para bombas do tipo Worthington D-1011.
MACINTYRE, A. J. Instalações Hidráulicas Prediais e Industriais. Rio de Janeiro: LTC, 3 ed, 1996. p. 60Utilizando-se essas curvas, verifica-se que a bomba adequada para operar em uma instalação onde as alturas manométricas de aspiração e de recalque são iguais, respectivamente, a 6,50 m e 58 m é a deDado: vazão de 20 m³ /h
MACINTYRE, A. J. Instalações Hidráulicas Prediais e Industriais. Rio de Janeiro: LTC, 3 ed, 1996. p. 60Utilizando-se essas curvas, verifica-se que a bomba adequada para operar em uma instalação onde as alturas manométricas de aspiração e de recalque são iguais, respectivamente, a 6,50 m e 58 m é a deDado: vazão de 20 m³ /h- A7,5 HP com rotor de 6,80”
- B7,5 HP com rotor de 7,40”
- C10 HP com rotor de 7,70”
- D10 HP com rotor de 7,40”
- E12 HP com rotor de 7,80”
