Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2013

Banco de DadosDER - Diagrama de Entidade e Relacionamento
Código
cg002001
Banca
CESGRANRIO
Órgão
LIQUIGÁS
Ano
2013
Nível
Superior
Cargo
LIQUIGAS - Profissional Júnior - Análise de Sistemas - Tecnologia da Informação

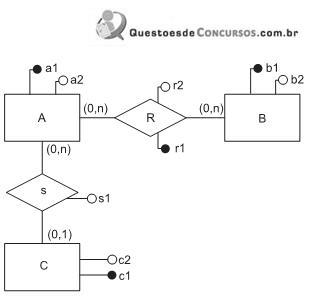

Em relação aos diagramas E-R, presente no enunciado, as seguintes convenções foram adotadas: • Os atributos das entidades e das relações são representados por círculos.• Os atributos identificadores são representados por círculos preenchidos.Em relação aos esquemas relacionais apresentados nas alternativas, as seguintes convenções foram adotadas: • Uma tabela tem um nome e uma lista de colunas entre parênteses.• Os tipos de dados das colunas são irrelevantes para as questões.• As colunas que compõem as chaves primárias estão sublinhadas. • Uma chave estrangeira é mostrada na formaimagem-014.jpg representa a(s) coluna(s) que faz(em) parte da chave estrangeira e imagem-015.jpg representa a tabela que a chave estrangeira referencia.Seja o seguinte modelo E-R:imagem-016.jpgQual esquema Relacional preserva a semântica do modelo acima?
  1. AA(a1,a2,c1,s1) c1 REF CB(b1,b2)C(c1,c2)R(a1,b1,r1,r2) a1 REF A b1 REF B
  2. BA(a1,a2)B(b1,b2)C(c1,c2)S(a1,c1,s1) a1 REF A c1 REF CR(a1,b1,r1,r2) a1 REF A b1 REF B
  3. CA(a1,a2)B(b1,b2)C(c1,c2,a1,s1) a1 REF AR(a1,b1,r1,r2) a1 REF A b1 REF B
  4. DA(a1,a2)B(b1,b2)C(c1,c2)S(a1,c1,s1) a1 REF A c1 REF CR(a1,b1,r1,r2) a1 REF A b1 REF B
  5. EA(a1,a2)B(b1,b2) C(c1,c2)S(a1,c1,s1) a1 REF A c1 REF CR(a1,b1,r1,r2) a1 REF A b1 REF B
Revelar gabarito e comentário

GabaritoE — A(a1,a2) B(b1,b2) C(c1,c2) S(a1,c1,s1) a1 REF A c1 REF C R(a1,b1,r1,r2) a1 REF A b1 REF B

Link permanente: /questoes/cg002001
