Questão de Engenharia de Software — UML — CESGRANRIO 2014
Engenharia de SoftwareUML
- Código
- cg002470
- Banca
- CESGRANRIO
- Órgão
- Banco da Amazônia
- Ano
- 2014
- Nível
- Superior
- Cargo
- Técnico Científico - Analise de Sistemas
Considere as seguintes regras, que devem ser observadas por um sistema de informação:1. Um carnê possui muitos boletos de pagamento.2. Cada boleto pode ter sido pago ou não. Caso ele tenha sido pago, é necessário que se conheça o banco em que o pagamento foi realizado.3. Um boleto é parte integrante de apenas um carnê, que, por sua vez, é composto por ao menos um boleto.4. Caso um carnê seja excluído do sistema, todos os boletos que o compõem também deverão ser excluídos.Qual diagrama de classes UML representa adequadamente as regras descritas acima?

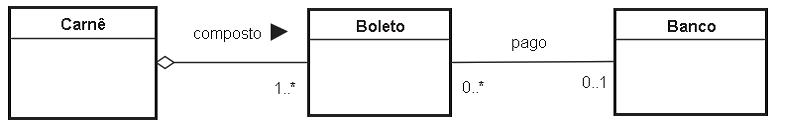

- A

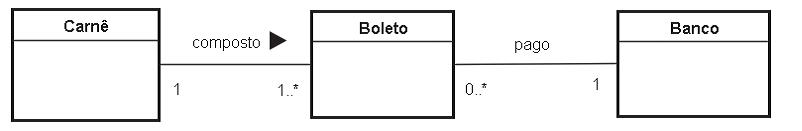

- B

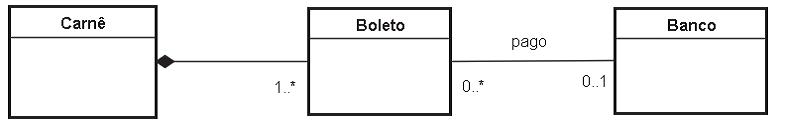

- C

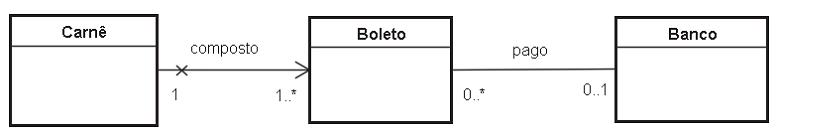

- D
- E
