Questão de Engenharia Elétrica — Análise de Curto-circuitos — CESGRANRIO 2014

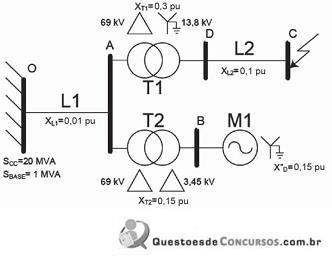

Considere o sistema elétrico do diagrama acima, bem como as seguintes observações:• As impedâncias estão na base do sistema;• T1 e T2 são transformadores, L1 e L2 são linhas e M1 é um motor síncrono;• O, A, B, C e D são barras e a barra O é a barra da distribuidora;• SCC é a potência de curto-circuito na barra da distribuidora para tensão pré-falta de 1pu;• SBASE é a potência base do sistema.Ocorrendo um curto-circuito trifásico no barramento C, supondo-se que a tensão pré-falta do sistema seja de 0,9 pu, e desprezando-se o efeito da corrente de carga, qual o módulo da corrente de curto-circuito simétrica, em pu?

1. A3
2. B2,5
3. C2,25
4. D2
5. E1,5
