Questão de Engenharia Elétrica — NBR 5410 — CESGRANRIO 2014
Engenharia ElétricaNBR 5410
- Código
- cg004655
- Banca
- CESGRANRIO
- Órgão
- LIQUIGÁS
- Ano
- 2014
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Elétrica

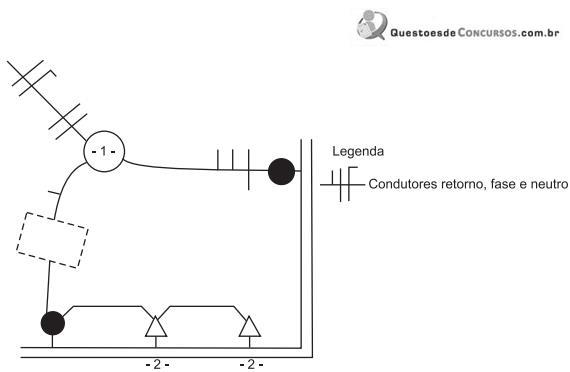

A Figura a seguir apresenta parte do projeto elétrico de uma residência hipotética. Sabe-se que a concessionária de energia elétrica local fornece ao consumidor tensão fase-neutro em 127 V e tensão fase-fase em 220 V, e que os circuitos 1 e 2 são, respectivamente, monofásico e bifásico.
Diante do exposto, o retângulo desenhado com linhas tracejadas no projeto representa
Diante do exposto, o retângulo desenhado com linhas tracejadas no projeto representa- A1 condutor fase e um condutor neutro do circuito 2
- B2 condutores fases do circuito 2, e 2 condutores de retorno do circuito 1
- C2 condutores fases do circuito 2, e 1 condutor de retorno do circuito 1
- D2 condutores fases do circuito 2, e 3 condutores de retorno do circuito 1
- E3 condutores de retorno do circuito 1
