Questão de Engenharia Eletrônica — Álgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica — CESGRANRIO 2014

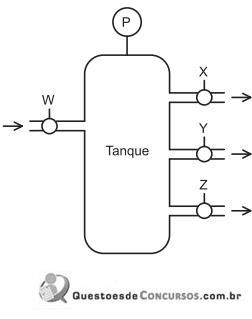

No tanque de gás representado na Figura a baixo, a válvula de entrada W e as válvulas de saída X, Y e Z são comandadas digitalmente. Nesse comando digital, um sinal de nível lógico alto produz a abertura da válvula, e um sinal de nível baixo leva ao fechamento da mesma. Além disso, o sistema possui um sensor de pressão digital P de apenas um bit, onde P = 0 indica que a pressão no interior do tanque está abaixo do mínimo desejado.Nesse sistema, a válvula W deve ser aberta para permitir a entrada de gás, sempre que duas ou mais válvulas de saída estiverem abertas, ou quando a pressão no interior do tanque estiver abaixo do mínimo desejado.Qual é o circuito digital que deve ser usado para produzir o sinal de comando da válvula W?

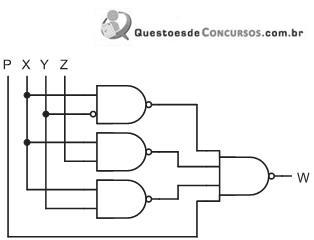

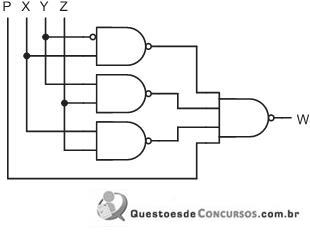

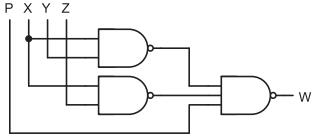

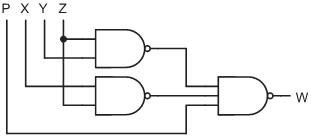

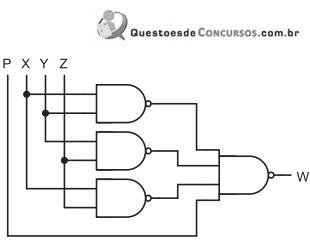

1. A
2. B
3. C
4. D
5. E
