Questão de Engenharia Eletrônica — Diodo na Engenharia Eletrônica — CESGRANRIO 2014

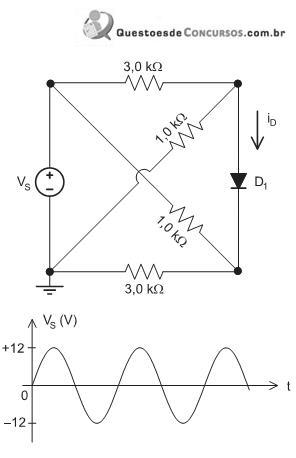

A Figura a seguir apresenta um circuito, no qual o diodo D₁ é ideal, e o gráfico da evolução no tempo da tensão entregue pela fonte VSdesse circuito. Qual é a correspondente forma de onda da corrente iD no diodo?

1. A
2. B
3. C
4. D
5. E
