Questão de Engenharia Eletrônica — Transistor — CESGRANRIO 2014
Engenharia EletrônicaTransistor
- Código
- cg004664
- Banca
- CESGRANRIO
- Órgão
- LIQUIGÁS
- Ano
- 2014
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Elétrica

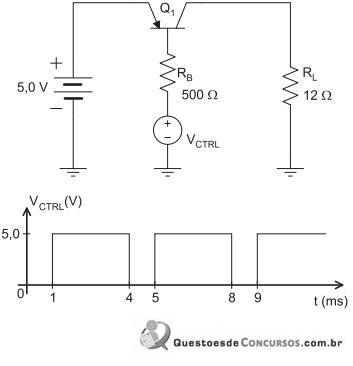

A Figura abaixo apresenta um circuito no qual o transistor bipolar Q₁ é utilizado para controlar a potência dissipada pelo resistor de carga RL , e o gráfico com a evolução no tempo da tensão de controle VCTRL .
Considere que o transistor Q₁ apresenta parâmetro β = 80, |VBE| = 0,7 V quando conduzindo corrente elétrica e |VCE| = 0,2 V quando operando em saturação.Dessa forma, a potência média, em watts, dissipada pelo resistor de carga RL é
Considere que o transistor Q₁ apresenta parâmetro β = 80, |VBE| = 0,7 V quando conduzindo corrente elétrica e |VCE| = 0,2 V quando operando em saturação.Dessa forma, a potência média, em watts, dissipada pelo resistor de carga RL é- A0,48
- B0,64
- C1,20
- D1,44
- E1,92
