Questão de Engenharia Elétrica — NBR 5419 — CESGRANRIO 2014
Engenharia ElétricaNBR 5419
- Código
- cg004665
- Banca
- CESGRANRIO
- Órgão
- LIQUIGÁS
- Ano
- 2014
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Elétrica

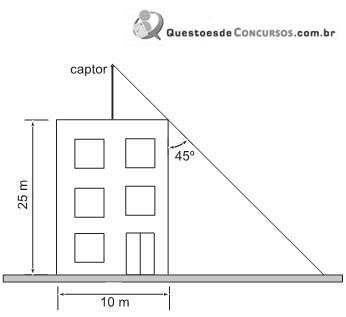

A Figura a seguir mostra o sistema de proteção contra descargas atmosféricas (SPDA) de uma estrutura, projetado com base no método de Franklin, considerando um ângulo de proteção igual a 45º e utilizando apenas um captor instalado a uma determinada altura no centro da base da estrutura. A estrutura tem 25 metros de altura e sua base é quadrada de lado igual a 10 m.
De acordo com essas informações, o valor, em metros, do raio de proteção desse sistema é
De acordo com essas informações, o valor, em metros, do raio de proteção desse sistema é- A5
- B10
- C25
- D30
- E35
