Questão de Engenharia Elétrica — Circuitos CC — CESGRANRIO 2014

Engenharia ElétricaCircuitos CC
Código
cg004672
Banca
CESGRANRIO
Órgão
LIQUIGÁS
Ano
2014
Nível
Superior
Cargo
Engenheiro Júnior - Elétrica

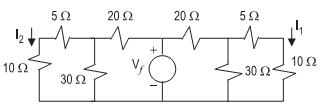

O circuito puramente resistivo da Figura abaixo mostra uma fonte de tensão contínua Vƒ alimentando um conjunto de resistências. Sabe-se que a soma dos valores absolutos das correntes I ₁ + I ₂ = 1,6 A. imagem-031.jpgQual o valor, em volts, da fonte de tensão Vƒ?
  1. A45
  2. B36
  3. C15
  4. D10
  5. E5
Revelar gabarito e comentário

GabaritoB — 36

Link permanente: /questoes/cg004672
