Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2014

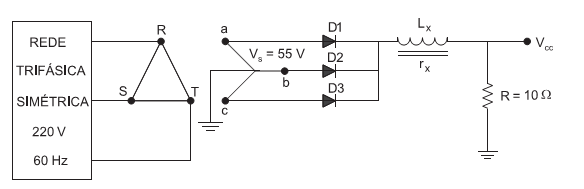

Um trecho específico de uma planta industrial opera usando um retificador trifásico de meia onda, com filtro indutivo com Lx suficientemente grande para alisar a tensão VCC na carga resistiva R, e com resistência rx , mostrado no circuito acima. O transformador trifásico alimentado por uma fonte simétrica, de 220 V eficazes de linha, utilizado no circuito está ligado em triângulo-estrela, e o valor da tensão eficaz secundária fase-neutro é Vs = 55 V.Sabendo-se que a queda, em cada um dos diodos, vale 0,7 V, e, em cada enrolamento secundário do transformador, vale 9,3 V, determine o valor de rx , em ohms, do indutor de filtro necessário que garanta, na carga R =10 Ω, um valor de tensão média VCC = 48 V.

1. Arx < 0,5
2. B0,5 < rx < 1,0
3. C1,0 < rx < 1,5
4. D2,0 < rx < 5,0
5. Erx > 5,0
