Questão de Eletricidade — Transformadores — CESGRANRIO 2014

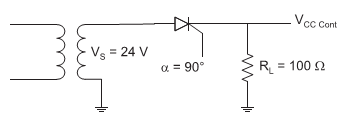

A Figura acima representa um circuito eletrônico de potência cuja função é realizar retificação controlada de meia onda, usando-se um SCR. O ângulo de disparo do SCR vale α=90, tomados em relação à origem, ponto no qual a senoide passa com inclinação positiva. Todos os componentes são ideais, e o transformador é alimentado pela rede de energia, entregando uma tensão secundária de 24 V eficazes. Sabe-se que a tensão de saída de um retificador de meia onda não controlado será representada por VCC NCont, e que a tensão do retificador de meia onda investigado será representada por VCC Cont.Qual a relação (VCC NCont / VCC Cont) ?

1. A4
2. B2
3. C1,5
4. D1
5. E0,5
