Questão de Eletrônica — Diodos, transistores e outros componentes de potência — CESGRANRIO 2014

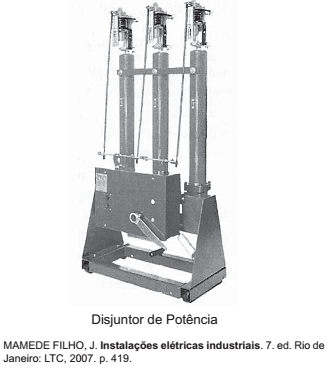

Os disjuntores de potência são equipamentos destinados à manobra e à proteção de circuitos, capazes de interromper grandes potências de curto circuito. A Figura acima mostra um tipo de disjuntor ainda muito encontrado nas indústrias.Nesse tipo de disjuntor, a realização da manutenção requer, fundamentalmente, cuidados com os seguintes itens:

1. Agás SF₆ , contatos, relés secundários, atuador mecânico e circuitos auxiliares
2. Bgás SF₆ , contatos, relés de gás, molas de abertura/ fechamento e circuitos auxiliares
3. Cóleo isolante, contatos, relés primários, sistema mecâ- nico e circuitos auxiliares
4. Dóleo isolante, contatos, relés secundários, sistema mecânico e circuitos auxiliares
5. Etanque de expansão, sílica gel, relés de gás, atuador mecânico e contatos auxiliares
