Questão de Eletricidade — Transformadores — CESGRANRIO 2014

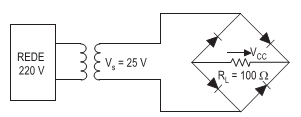

O circuito acima representa um retificador monofásico tipo ponte usando quatro diodos exatamente iguais. O transformador que o alimenta é um transformador monofásico com o primário recebendo a tensão da rede de 220 V, e o secundário apresentando tensão senoidal de 25 V eficazes. Sabendo-se que todos os elementos do circuito são ideais, determine, em volts, o valor médio da tensão Vcc na carga RL = 100 Ω.

1. AVcc > 200
2. BVcc= 122
3. CVcc< 15
4. D220 < Vcc < 250
5. E20 < Vcc< 25
