Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2014

EletricidadeCircuitos Elétricos em Eletricidade
Código
cg004809
Banca
CESGRANRIO
Órgão
LIQUIGÁS
Ano
2014
Nível
Médio
Cargo
Oficial de Manutenção - Elétrica

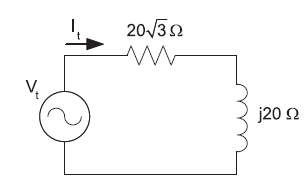

Imagem associada para resolução da questãoNo circuito da Figura acima, o fasor que representa a tensão da fonte é Vt = 120ºImagem associada para resolução da questão 0ºV.O fasor que representa a corrente It do circuito, dado em ampères, é
  1. A3Imagem associada para resolução da questão30º
  2. B3Imagem associada para resolução da questão-30º
  3. C3Imagem associada para resolução da questão-60º
  4. D6Imagem associada para resolução da questão30º
  5. E6Imagem associada para resolução da questão-60º
Revelar gabarito e comentário

GabaritoB — 3[imagem]-30º

Link permanente: /questoes/cg004809
