Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESGRANRIO 2015

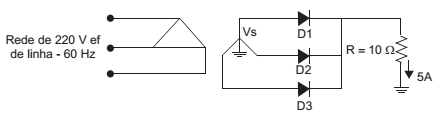

O retificador trifásico de meia onda, sem filtro, mostrado acima, alimenta uma carga resistiva de 10 Ω que consome uma corrente média de 5 A. É composto de um transformador, mostrado de forma simplificada, ligado em triângulo-estrela com alimentação primária em 220 V eficazes de linha, 60 Hz e tensão eficaz secundária Vs, de fase, e de três diodos iguais, além da carga R.Considere todos os elementos do circuito como ideais.Qual o valor eficaz, em Volts, da tensão Vs, de fase, do secundário do transformador usado no circuito?Dados√2 = 1,4√3 = 1,7π = 3,14

1. A5 < Vs < 12
2. B15 < Vs < 22
3. C25 < Vs < 32
4. D35 < Vs < 52
5. E55 < Vs < 82
