Questão de Engenharia Eletrônica — Diodo na Engenharia Eletrônica — CESGRANRIO 2015

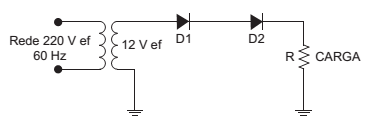

O circuito representado acima é um retificador monofásico de meia onda, sem filtro, após a manutenção, alimentado por um transformador cujo enrolamento secundário apresenta a tensão eficaz de 12 V. Este circuito está recebendo no enrolamento primário a tensão eficaz de 220 V da rede local de 60 Hz. A carga está representada pelo resistor R, cujo valor em Ohms não é necessário para os cálculos solicitados. Considere os elementos do circuito como sendo ideais.Na manutenção, foi necessário substituir o único diodo do circuito original, que estava danificado, por dois diodos iguais ligados em série e que suportassem a mesma corrente exigida pelo circuito original.A tensão de pico inverso, Vpi, que cada um dos dois diodos usados na manutenção suporta permite o funcionamento normal do circuito, isto é, conforme ocorria no circuito original.Dessa forma, a tensão de pico inverso, Vpi, em volts, é tal queDados √2 = 1,4√3 = 1,7π = 3,14

1. A1,6 < Vpi < 3,1
2. B3,2 < Vpi < 4,7
3. C4,8 < Vpi < 6,3
4. D6,4 < Vpi < 7,9
5. E8,0 < Vpi < 9,5
