Questão de Engenharia Elétrica — Circuitos CC — CESGRANRIO 2015
Engenharia ElétricaCircuitos CC
- Código
- cg008184
- Banca
- CESGRANRIO
- Órgão
- LIQUIGÁS
- Ano
- 2015
- Nível
- Médio
- Cargo
- Oficial de Manutenção I - Elétrica

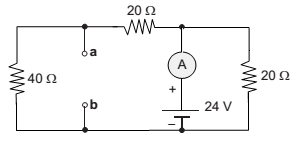

A Figura abaixo mostra uma fonte de tensão contínua alimentando um circuito puramente resistivo. Um amperímetro A, considerado ideal, é inserido para medir a corrente total fornecida pela fonte.
Com os pontos a e b em aberto, observa-se uma primeira medida de corrente no amperímetro. Uma segunda medida é efetuada ao conectar-se um resistor de 40 ohm entre os pontos a e b do circuito.Comparando com a primeira medida realizada, a segunda medida
Com os pontos a e b em aberto, observa-se uma primeira medida de corrente no amperímetro. Uma segunda medida é efetuada ao conectar-se um resistor de 40 ohm entre os pontos a e b do circuito.Comparando com a primeira medida realizada, a segunda medida- Aterá um aumento de 12,5%.
- Bterá uma redução de 12,5%.
- Cterá um aumento de 25,0%.
- Dterá uma redução de 25,0%.
- Epermanecerá idêntica à primeira.
